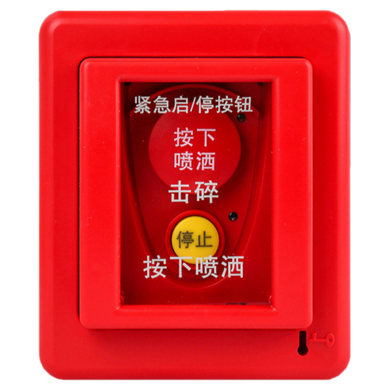

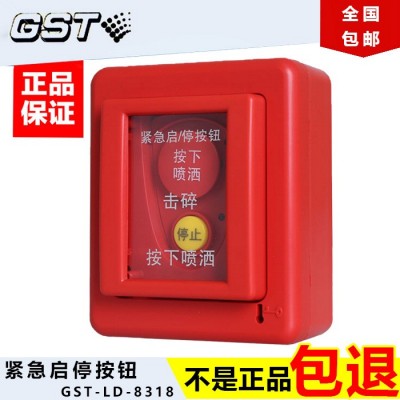

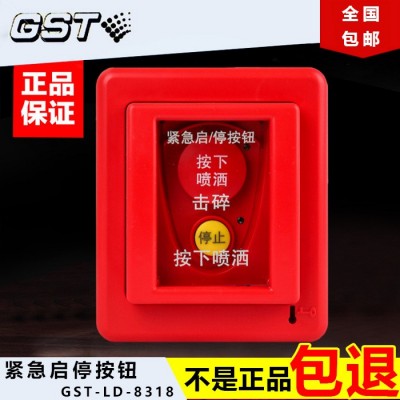

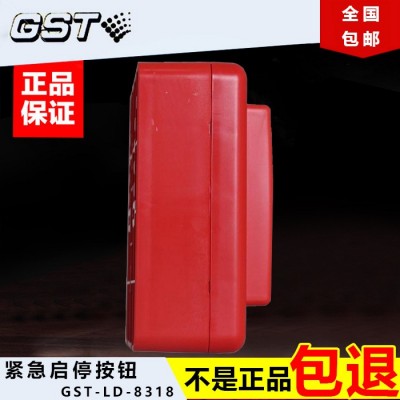

GST-LD-8318 型紧急启/停按钮
■
特点：
GST-LD-8318 紧急启/停按钮，用于控制气
体灭火系统的启动及停动。通常安装在现
场，当被保 护的区域内发生火灾时，按
下“按下喷洒”按键，即可向气体灭火控制
器（以下简称控制器）发出 气体喷洒请求信
号。气体灭火控制器发出气体喷洒命令，经
延时，启动气体喷洒电磁阀。在延时期间，
若现场人员确认无火灾发生，可立即按
下“停止”按键，终止启动。
按钮为编码方式，启动和停动共占一个编码点；按钮可提供输出无源常开触点信号，可直接控
制声光警报器等设备。
5.2 主要技术指标：
（1） 工作电压：总线 24V，允许范围：16V～28V
（2） 监视电流：≤0.8mA，报警电流≤10mA
（3） 编码方式：电子编码方式，编码范围可在 21～30 之间任意设定
（4） 常开输出触点：额定值 DC60V、0.1A，接触电阻≤1000m
Ω
（5） 启动方式：击碎玻璃罩后，按下“按下喷洒”按键
（6） 启动零件类型：重复使用型
（7） “按下喷洒”按键复位方式：用钥匙复位
（8） 指示灯： “按下喷洒”按键：红色，按下时常亮 “停止”按键：绿色，按下时常亮
（9） 线 制：与气体灭火控制器采用无极性两线制连接
（10） 外壳防护等级：IP33
（11） 使用环境： 温 度：-10℃～+55℃ 相对湿度≤95%，不凝露
（12） 外形尺寸：112（长）mmx133（高）mmx65mm（厚）
5.3 结构特征、安装与布线

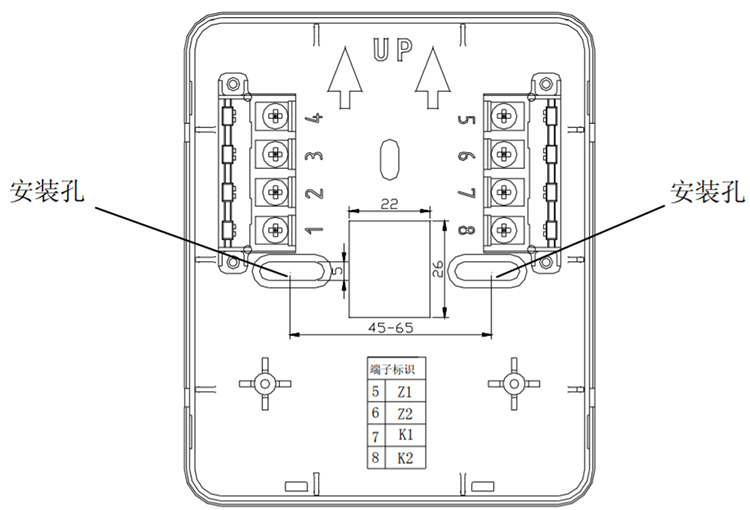

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图 5-18 所示）底壳底部有安装
孔， 安装时将底壳安装在 86H50 型预埋盒上，安装方式如图 5-19，安装孔距如图 5-20 所
示。
端子示意图如图 5-20 所示。 Z1、Z2：无极性信号总线输入。 K1、K2：启动无源常开输出。
布线要求：信号总线采用截面积不小于 1.0mm2 的双绞线。
5.4 应用方法：

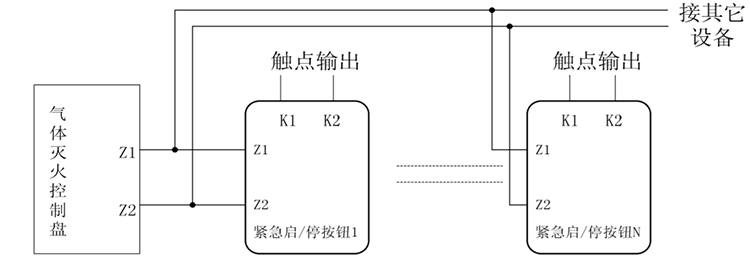

按钮采用两线制与气体灭火控制器连接，允许多 10 只按钮（如果该回路中还配接有 GST-
LD-8316 手自动转换开关，则转换开关和按钮一共多可以接 10 只）同时控制同一气体灭火
钢瓶，当多只按钮连接时需采用并联连接，如图 5-21 所示（图中的 N≤10）。
