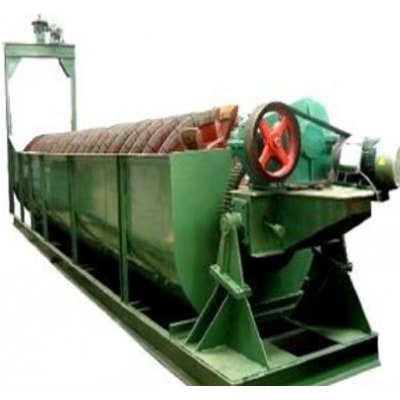

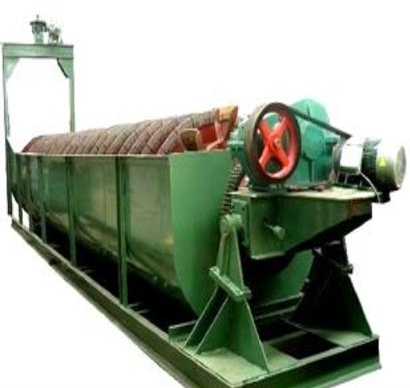

品牌/型号：豫豪重工/各种机型如FLG-500）外形尺寸：6720×1275×1584（mm）mm类型：螺旋分级机
云南豫豪机械设备有限公司 一.适用范围 ： 分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。分级机是是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。 二.结构： 分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。 三.工作原理： 借助于固体颗粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢溢出，粗矿粒沉于槽底。有螺旋推向上部排出，来进行机械分级的一种分机设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头，轴头，采用生铁套，耐磨耐用，提升装置分电动和手动两种。 根据运输沉砂机械的形式不同，机械分级机可分为螺旋分级机，耙式分级机和浮槽分级机等。其中螺旋分级机构造简单，操作方便，分级草具有较大的倾斜角度，便于同磨矿机作自流连接，故应用较普通。螺旋分级机的外形是一个矩形斜槽，槽底倾角为12°~18.5°，底部呈半圆形，槽内安装有1~2个纵长的轴，沿轴长连续地安置螺旋形叶片，借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动，矿浆由槽的旁侧给入，在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出，在运输过程中进行脱水。未及沉降的细颗被表层矿浆流携带排出。分级过程与在分泥斗重工基本相同。在分级槽下段有一个框架，框架的上部横梁设有提升装置，用以调节螺旋叶片距槽底的距离，并在停车时将螺旋轴抬起，以防止矿砂沉积埋住螺旋叶片。 螺旋分级机分级液面高低又可分为高偃式和侵入式两种。高偃式分级机的溢流偃高于下段螺旋轴的中心，而低于螺旋叶片的上缘，分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适用于粗级分级作用，分级粒度多在0.15mm以上。侵入式分级机的下段螺旋叶片完全侵入在液面以下，分级面积大而又平稳，适用于细粒级分级，分级粒度在0.15mm以下。它的溢流生产率较高，此外还有一种低偃式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥砂石的洗矿。 三.技术参数： 规格30050075010001200150020002-12002-1500形式 高堰式、沉没式、单、双螺旋、标准型、加长型螺旋直径(mm)300500750100012001500200012001500螺旋转速(r/min)8.3－2.28.5－15.52.4－9.91.6－7.45.62.5－6(3.6)5.55.62.5－6产量
(t/d)返砂35－105145－260100－445160－7001145－13701120－2680(3240)59402290-27402240-5360溢流10－3045－7731－16550－260150230400300460配套
电动机型号Y90L-6Y90L-6Y132S-6Y132M2-6Y132M2-6
Y90L-4Y160M-6
Y90L-4Y160L-4(6)
Y100L2-4Y132M2-6
Y90L-4Y160M-6
Y90L-4功率(kw)1.11.135.55.5
1.17.5
1.515(11)
35.5
1.57.5
1.5台数11111
11
11
12
22
2外形
尺寸长384454806720800479791019610590852010270宽6459401275157017001976463427603490高83512741584193430874080449130874080重量主机668162026834200771011283199301093622093电动机27276584110180200220240 云南豫豪机械设备有限公司联系人：申经理业务电话：0871-3920490售后电话：0871-3920485传真：0871-3915459手机：15808892031Q Q：605617111 1540192560地址：云南省昆明经开区东郊大石坝云南省有色地质局综合经营公司内3号网址：邮编：650011
